Açıklama

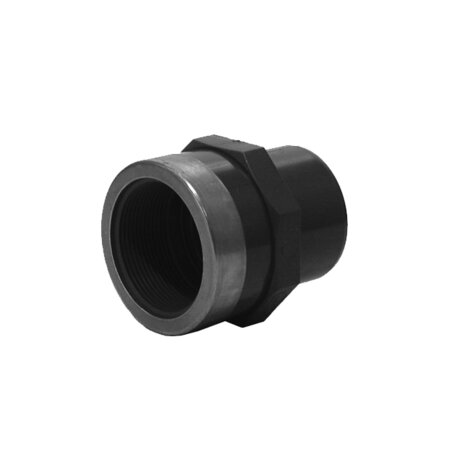

DIMV Şekil B – Adaptör Bağlantı Parçası-ISO-BSP
Çözücü kaynak soketi df, çözücü kaynak sibobu dm ve paslanmaz çelik takviye halkalı BSP dişli dişi uç R’li çift adaptör (Şekil B).
Uygun solvent çimento ve temizleyici astar kullanılarak dişli ve solvent kaynaklı soğuk kimyasal birleştirme sistemleri (solvent kaynağı) ile basınç altında akışkanların taşınması için tasarlanmış bağlantı elemanları serisi.
| Referans | dm x df x R | PN | E | E[5:1] | H | K | L1 | Lf | Lm | g |
|---|---|---|---|---|---|---|---|---|---|---|
| DIMV020016012 | 20 x 16 x 1/2″ | 16 | – | 29,5 | 40 | 30 | 15 | 14 | 16 | 21 |
| DIMV025020034 | 25 x 20 x 3/4″ | 16 | – | 36 | 46 | 36 | 16,3 | 16 | 19 | 34 |
| DIMV032025100 | 32 x 25 x 1″ | 16 | – | 44 | 52 | 46 | 19,1 | 19 | 22 | 58 |
| DIMV040032114 | 40 x 32 x 1″1/4 | 16 | – | 55 | 63 | 54 | 21,4 | 22 | 26 | 85 |
| DIMV050040112 | 50 x 40 x 1″1/2 | 16 | – | 62 | 73 | 65 | 21,4 | 26 | 31 | 141 |
| DIMV063050200 | 63 x 50 x 2″ | 16 | – | 77 | 87 | 80 | 25,7 | 31 | 38 | 212 |
| DIMV075063200 | 75 x 63 x 2″ | 16 | – | 77 | 77 | 76 | 25,7 | 38 | 44 | 202 |
