Açıklama
TIMV Adaptör Bağlantı Parçası Te -ISO-BSP
Güçlendirilmiş uçlu 90° T: solvent kaynaklı soket d ve paslanmaz çelik güçlendirme halkalı BSP dişli dişi branşman R.
Uygun solvent çimento ve temizleyici astar kullanılarak dişli ve solvent kaynaklı soğuk kimyasal birleştirme sistemleri (solvent kaynağı) ile basınç altında akışkanların taşınması için tasarlanmış bağlantı elemanları serisi.

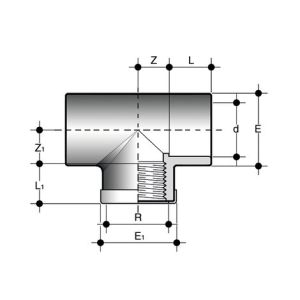

| Referans | dxR | PN | E | E[5:1] | L | L1 | Z | Z1 | G |
|---|---|---|---|---|---|---|---|---|---|
| TIMV016038 | 16×3/8″ | 16 | 23,5 | 24,5 | 14 | 11,4 | 9 | 11 | 24 |
| TIMV020012 | 20×1/2″ | 16 | 28,5 | 29 | 16 | 15 | 12 | 13 | 38 |
| TIM V025034 | 25×3/4″ | 16 | 35 | 36 | 19 | 16,3 | 15 | 17 | 60 |
| TIMV032100 | 32×1″ | 16 | 43 | 44 | 22 | 19,1 | 18 | 21 | 105 |
| TIMV040114 | 40 x 1″1/4 | 16 | 50 | 51 | 26 | 21,4 | 21,5 | 27 | 125 |
| TIMV050112 | 50 x 1″1/2 | 16 | 61 | 62 | 31 | 21,4 | 27 | 37 | 210 |
| TIMV063200 | 63×2″ | 16 | 76 | 77 | 38 | 25,7 | 33,5 | 46 | 415 |
