VMOAC/CP DA/NC/NO – PNÖMATİK AKTÜATÖRLÜ DİYAFRAMLI VANA DN 80:100

Açıklama

VMOAC/CP DA Pnömatik Aktüatörlü Diyaframlı Vana DN80:100

ANSI B16.5 cl. 150 #FF flanşlı monolitik gövdeli, çift etkili pnömatik aktüatörlü diyafram vanası.

VM özellikle aşındırıcı veya kirli sıvıların kapatılması ve düzenlenmesi için uygundur.

PP-GR diyafram aktüatörü, önemli yapısal dayanıklılığı ile öne çıkar ve VM’yi ağır hizmet tipi ve kimyasal olarak agresif uygulamalar için ideal bir seçim haline getirir.

Başlıca özellikleri:

• PP-GR diyafram aktüatörü, yüksek yapı dayanıklılığıyla öne çıkar. Üst kısım, Normalde Kapalı konfigürasyonunda çelikle güçlendirilmiştir. Dış ortama maruz kalan metal parçaların olmaması, korozyon riskini ortadan kaldırır.
• Tekstil elyaflarıyla güçlendirilmiş özel kontrol diyaframı, herhangi bir aşınma belirtisi göstermeden 10 milyona kadar çalışma çevrimine olanak tanır.
• Aktüatör gövdesi ile diyafram arasında yüzer pim bağlantısı bulunan yüksek dirençli paslanmaz çelik gövde, yoğun yükleri önler, contayı iyileştirir ve ömrünü uzatır.
• Yeni valf gövdesi iç tasarımı. Önemli ölçüde daha yüksek akış katsayısı ve daha düşük basınç düşüşleri. Verimli ve hassas akış düzenlemesi için iyileştirilmiş ayar eğrisi.

EPDM

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACDA300E	3″	80	6	297	64	244	263	23	1/4″	100	M12	152.4	19,1	4	21.5	15140
VMOACDA400E	4″	100	6	322	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	25120

FKM

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACDA300F	3″	80	6	297	64	244	263	23	1/4″	100	M12	152.4	19,1	4	21.5	15140
VMOACDA400F	4″	100	6	322	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	25120

PTFE

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACDA300P	3″	80	6	297	64	244	263	23	1/4″	100	M12	152.4	19,1	4	21.5	15140
VMOACDA400P	4″	100	6	322	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	25120

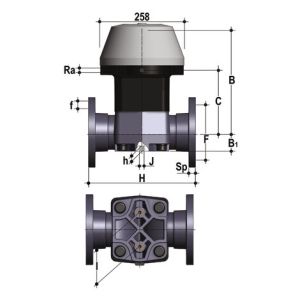

VMOAC/CP NC Pnömatik Aktüatörlü Diyaframlı Vana DN80:100

ANSI B16.5 cl. 150 #FF flanşlı monolitik gövdeli, normalde kapalı pnömatik aktüatörlü diyafram vanası.

VM özellikle aşındırıcı veya kirli sıvıların kapatılması ve düzenlenmesi için uygundur.

PP-GR diyafram aktüatörü, önemli yapısal dayanıklılığı ile öne çıkar ve VM’yi ağır hizmet tipi ve kimyasal olarak agresif uygulamalar için ideal bir seçim haline getirir.

Başlıca özellikleri:

• PP-GR diyafram aktüatörü, yüksek yapı dayanıklılığıyla öne çıkar. Üst kısım, Normalde Kapalı konfigürasyonunda çelikle güçlendirilmiştir. Dış ortama maruz kalan metal parçaların olmaması, korozyon riskini ortadan kaldırır.
• Tekstil elyaflarıyla güçlendirilmiş özel kontrol diyaframı, herhangi bir aşınma belirtisi göstermeden 10 milyona kadar çalışma çevrimine olanak tanır.
• Aktüatör gövdesi ile diyafram arasında yüzer pim bağlantısı bulunan yüksek dirençli paslanmaz çelik gövde, yoğun yükleri önler, contayı iyileştirir ve ömrünü uzatır.
• Yeni valf gövdesi iç tasarımı. Önemli ölçüde daha yüksek akış katsayısı ve daha düşük basınç düşüşleri. Verimli ve hassas akış düzenlemesi için iyileştirilmiş ayar eğrisi.

EPDM

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACNC300E	3″	80	6	317	64	179	263	23	1/4″	100	M12	152.4	19,1	4	21.5	17640
VMOACNC400E	4″	100	6	347	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	28620

FKM

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACNC300F	3″	80	6	317	64	179	263	23	1/4″	100	M12	152.4	19,1	4	21.5	17640
VMOACNC400F	4″	100	6	347	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	17640

PTFE

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACNC300P	3″	80	6	317	64	179	263	23	1/4″	100	M12	152.4	19,1	4	21.5	17640
VMOACNC400P	4″	100	6	347	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	28620

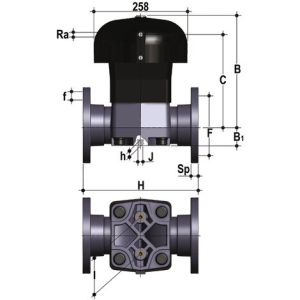

VMOAC/CP NO Pnömatik Aktüatörlü Diyaframlı Vana DN80:100

ANSI B16.5 cl. 150 #FF flanşlı monolitik gövdeli, normalde açık pnömatik aktüatörlü diyafram vanası.

VM özellikle aşındırıcı veya kirli sıvıların kapatılması ve düzenlenmesi için uygundur.

PP-GR diyafram aktüatörü, önemli yapısal dayanıklılığı ile öne çıkar ve VM’yi ağır hizmet tipi ve kimyasal olarak agresif uygulamalar için ideal bir seçim haline getirir.

Başlıca özellikleri:

• PP-GR diyafram aktüatörü, yüksek yapı dayanıklılığıyla öne çıkar. Üst kısım, Normalde Kapalı konfigürasyonunda çelikle güçlendirilmiştir. Dış ortama maruz kalan metal parçaların olmaması, korozyon riskini ortadan kaldırır.
• Tekstil elyaflarıyla güçlendirilmiş özel kontrol diyaframı, herhangi bir aşınma belirtisi göstermeden 10 milyona kadar çalışma çevrimine olanak tanır.
• Aktüatör gövdesi ile diyafram arasında yüzer pim bağlantısı bulunan yüksek dirençli paslanmaz çelik gövde, yoğun yükleri önler, contayı iyileştirir ve ömrünü uzatır.
• Yeni valf gövdesi iç tasarımı. Önemli ölçüde daha yüksek akış katsayısı ve daha düşük basınç düşüşleri. Verimli ve hassas akış düzenlemesi için iyileştirilmiş ayar eğrisi.

EPDM

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACNO300E	3″	80	6	297	64	244	263	23	1/4″	100	M12	152.4	19,1	4	21.5	15140
VMOACNO400E	4″	100	6	322	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	25120

FKM

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACNO300F	3″	80	6	297	64	244	263	23	1/4″	100	M12	152.4	19,1	4	21.5	15140
VMOACNO400F	4″	100	6	322	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	15140

PTFE

Referans	d	DN	PN	B	B1	C	H	h	Ra	I	J	F	Φf	U	Sp	g
VMOACNO300P	3″	80	6	297	64	244	263	23	1/4″	100	M12	152.4	19,1	4	21.5	15140
VMOACNO400P	4″	100	6	322	72	260	328	23	1/4″	120	M12	190.5	19,1	8	22.5	25120
